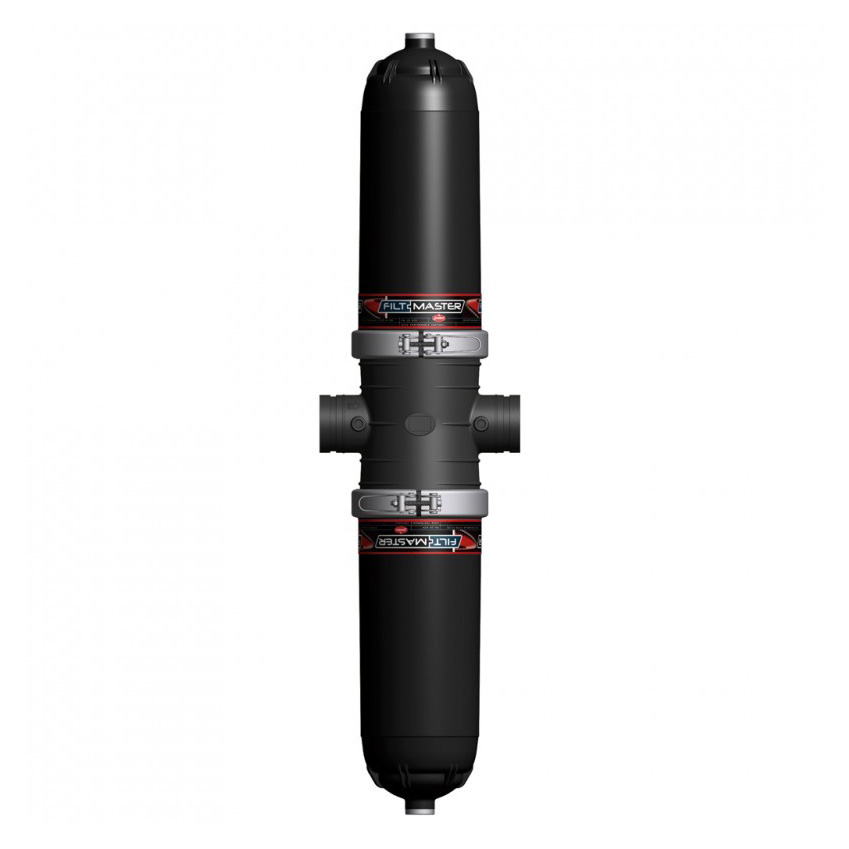

Фильтр дисковый Jimten ADF-3 Double

Дисковый фильтр с обратной промывкой Jimten ADF-3 Double для удаления из воды твердых загрязнений, песка, окалины, ржавчины, тонкодисперсных примесей.

Характеристики:

  • Присоединение 3";
  • Габариты: 310х1220 мм;
  • Степень фильтрации (на выбор), мкм: 25, 50, 100, 130, 200;
  • Максимальная производительность (при 130 мкм в.в. до 50 мг/л): 66,2 м3
  • Корпус из армированного полиамида;
  • Диски из полипропилена;
  • Рабочие условия: P≤10 бар, t≤50°C, pH=4…13;
  • Поток воды на промывку: 25-50 мкм - 33 м3/ч, 100-200 мкм - 25 м3/ч;
  • Минимальное давление промывки: 25 мкм - 5 бар, 50 мкм - 4 бар, 100-200 мкм - 3 бар.
Цена 137580,00 руб
Скидка
Цена / COM_VIRTUEMART_UNIT_SYMBOL_:
Артикул: 32640
Количество:
Описание

Фильтры этой группы предназначены для удаления из очищаемой воды твердых загрязнений, песка, окалины, ржавчины, тонкодисперсных примесей.

В фильтрах Jimten фильтрующим элементом является пакет плотно сжатых дисков. Диски производятся из высокопрочного пластика, на них нанесены специальные риски, при наборе и сжатии дисков между собой пакет дисков образует полый цилиндр. Вода поступает снаружи, фильтруясь вовнутрь, а примеси задерживаются на внешней стороне цилиндра и удаляются при очистке. Корпуса фильтров изготавливаются из высокопрочного пластика, не ржавеют и не разрушаются при длительной эксплуатации. Пластик мало подвержен старению, структурно противостоит появлению микротрещин и накоплению усталости материала, что также служит длительному сроку использования.

Система фильтрации одна из самых эффективных, универсальных и безотказных. Эффективность фильтра складывается из применения наиболее продвинутых технологических материалов и высочайшем современном уровне производства фильтров. Универсальность обусловлена большой модульной емкостью компонентов, что позволяет использовать его для любых типов воды. Безотказность и экономичность гарантируется успешной компоновкой элементов фильтра, и это оптимизирует очистительные процессы с низкими затратами энергии.

Степень фильтрации можно увеличить или уменьшить, заменив фильтрующие диски. Для удобства каждая степень фильтрации строго соответствует определенному цвету. Желтый - 200 мкм, Красный - 130 мкм, Синий - 100 мкм, Зеленый - 50 мкм, Голубой - 25 мкм.

Дисковые фильтры допустимо использовать на следующих типах вод:

  • Тип А: Природный источник (скважина, река, озеро) - до 50 мг/л взвешенных веществ
  • Тип В: Искусственный канал - 50…100 мг/л взвешенных веществ
  • Тип С: Сточные воды - 100…150 мг/л взвешенных веществ

Фильтры с обратной промывкой «Jimten ADF» с присоединительными размерами 2, 3 и 4 дюйма, относятся к фильтрам средней и высокой производительности.

Особенности:

  • Корпус из армированного полиамида;
  • Диски из полипропилена;
  • Рабочие условия: P≤10 бар, t?50oC, pH=4…13;
  • Наличие 2-х портов выхода для 2-х вариантов присоединения (кроме фильтров с двойным корпусом);
  • Наличие портов под манометры ¼"(3 шт. – на входе и выходах);
  • Наличие усиленного металлическим кольцом порта 1" для установки воздухоотводчика или слива воды;
  • Тип присоединения: трубная резьба BSB (наружная) или Victaulic (под заказ).
  • Возможность качественной промывки обратным током воды с разжиманием дисков без разборки фильтра.
Фильтр дисковый Jimten ADF-3 Double: положение «Фильтрация»

Положение «Фильтрация»:

  1. Поршень сжимает диски картриджа, удерживая фильтр в положении «ФИЛЬТРАЦИЯ».
  2. Запорный клапан открыт и пропускает отфильтрованную воду в трубу.
Фильтр дисковый Jimten ADF-3 Double: положение «Промывка»

Положение «Промывка»:

  1. Обратный ток воды закрывает запорный клапан, и вода под давлением поступает в коллектор очистки, затем напором воды через специальные отверстия промывает кольца по касательной.
  2. Это приводит в движение верхний поршень, который высвобождает диски, начинающие вращение с большой скоростью, осуществляя таким образом самоочистку.

Модельный ряд: Jimten ADF-2, Jimten ADF-3, Jimten ADF-3 Double, Jimten ADF-4 Double.

Характеристики

Фильтр с обратной промывкой Jimten ADF-3 Double относится к фильтрам высокой производительности.

Особенности:

  • Корпус из армированного полиамида;
  • Диски из полипропилена;
  • Рабочие условия: P≤10 бар, t≤50°C, pH=4…13;
  • Поток воды на промывку: 25-50 мкм - 33 м3/ч, 100-200 мкм - 25 м3/ч;
  • Минимальное давление промывки: 25 мкм - 5 бар, 50 мкм - 4 бар, 100-200 мкм - 3 бар;
  • Наличие портов под манометры ¼"(2 шт. – на входе и выходе);
  • Наличие усиленного металлическим кольцом порта 1" для установки воздухоотводчика или слива воды;
  • Тип присоединения: трубная резьба BSB (наружная) или Victaulic (под заказ);
  • Возможность качественной промывки обратным током воды с разжиманием дисков без разборки фильтра.

Степень фильтрации:

Фильтр дисковый Jimten ADF-3 Double: степень фильтрации

Размеры:

Фильтр дисковый Jimten ADF-3 Double: размеры

Максимальная производительность при различных степенях фильтрации для разных источников, м3/ч:

200 мкм 130 мкм 100 мкм 50 мкм 25 мкм
ABCABCABCABCABC
75,350,025,166,244,222,156,837,419,440,427,313,720,213,76,8

Где A, B и C - тип источника:

      Тип А: Природный источник (скважина, река, озеро) - до 50 мг/л взвешенных веществ;
      Тип В: Искусственный канал - 50…100 мг/л взвешенных веществ;
      Тип С: Сточные воды - 100…150 мг/л взвешенных
